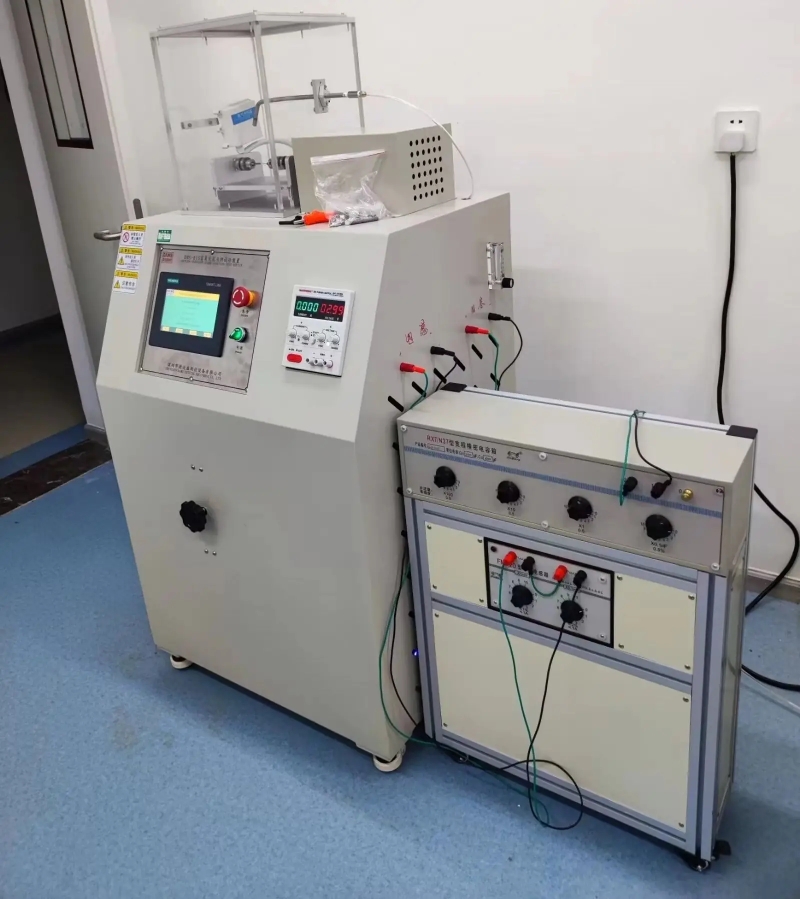

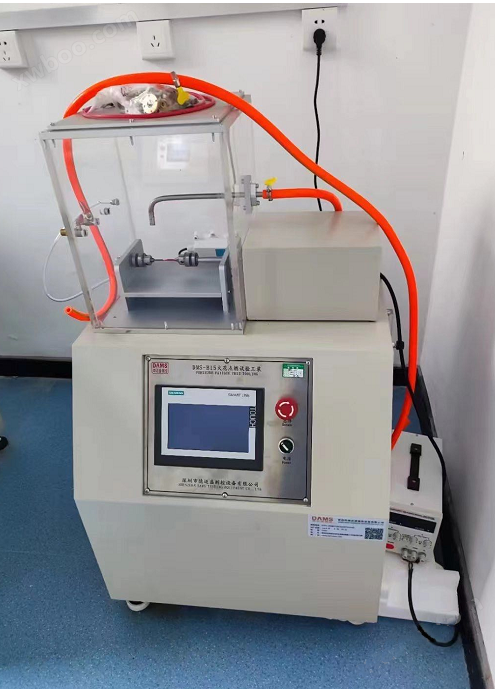

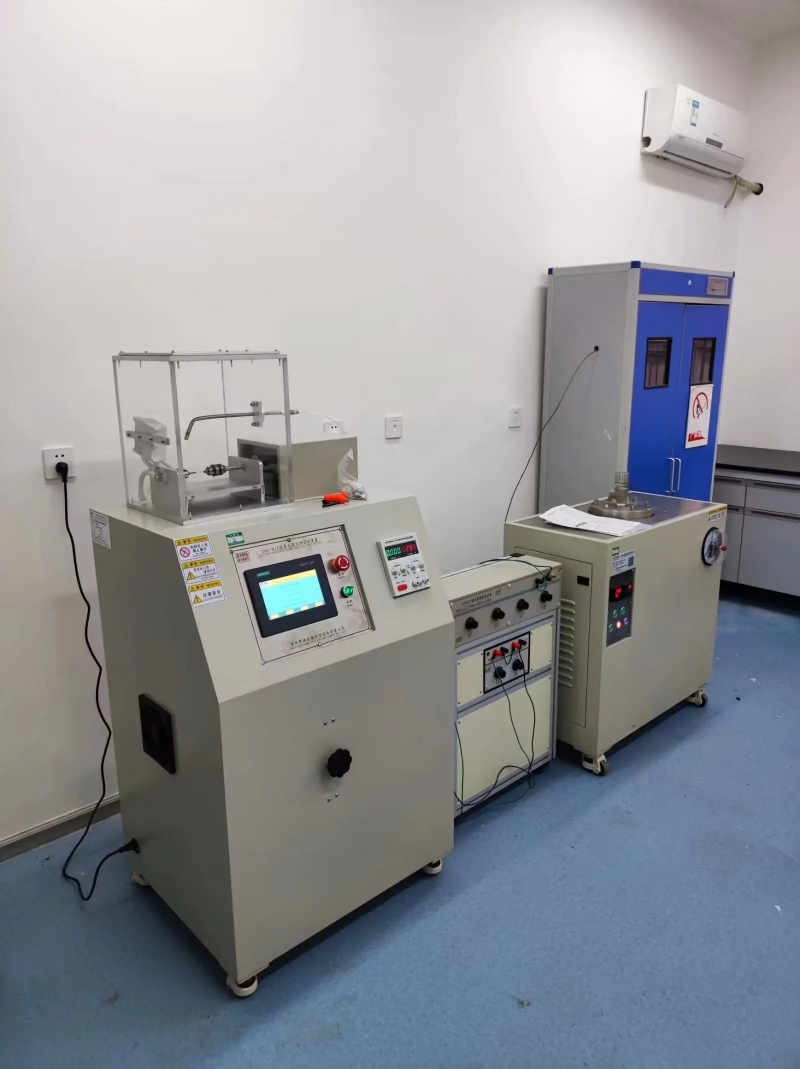

富氧火花点燃试验装置

金沙8888js官方 - 金莎娱乐官网最全网站描述：

富氧火花点燃试验装置人机界面采用西门子触摸屏，控制采用西门子PLC；（2）火花点燃次数1-9999可设置；（3）氧气流量计0-10L/min2%FS；（4）探针移动速度0-20mm/s，速度精度0.1m/s；（5）数显电压表0-500V，精度0.5%，显示精度0.1V（7）数显电流表0-5A,精度0.5%，显示精度0.01A（8）功率因素表PF0-1，显示精度0.01。

金沙8888js官方 - 金莎娱乐官网最全网站型号
DMS-B15
更新时间
2026-02-05
厂商性质
生产厂家
浏览次数
3870

7×24在线咨询

专业客服在线解答，为您解决遇到的问题！

立即咨询

金沙8888js官方 - 金莎娱乐官网最全网站中心

PRODUCT CATEGORY

相关金沙8888js官方 - 金莎娱乐官网最全网站

RELATED PRODUCTS

详细介绍

一、测试目的:

　　火花点燃测试工装用于富氧环境中板卡或器件的火花点燃试验，利用此装置进行火花点燃试验以确定是否存在点燃源。

二、设备概述：

富氧火花点燃试验装置用于富氧环境中板卡或器件的火花点燃试验，利用此装置进行火花点燃试验以确定是否存在点燃源。采用可编程逻辑控制器(P1C)控制整体试验流程，全自动化测试，自动采集试验过程中的电压电流数据，并通讨仪表显示。本试验装置可通过设备上的通讯接口连接外部仪器(如可编程直流电源)和外黑制氧装置辅助完成测试要求。

三、设备参数

　。1）人机界面采用西门子触摸屏，控制采用西门子PLC

　。2）火花点燃次数1-9999可设置

　。3）氧气流量计0-10L/min2%FS

　。4）探针移动速度0-20mm/s，速度精度0.1m/s

　。5）数显电压表0-500V，精度0.5%，显示精度0.1V（7）数显电流表0-5A,精度0.5%，显示精度0.01A（8）功率因素表PF0-1，显示精度0.01

　。6）电容0-1500uF可调　。9）电感0-12mL可调

　。10）可调直流电源，电压DC0-100V可调

　。11）点燃时间0-9.99s可设置

　。12）电阻0-200欧可调

　。13）铜电极φ3mm1条，铜电极φ1mm1条

　　 四、火花点燃测试工装：

　　富氧环境的外部排气口不应位于因安装在ME设备或ME系统外部的电气元器件（在正常状态或11.2.3中定义的单一故障状态下会产生火花的元器件）面产生着火风险的位置，在操作最不利的状况下，如果电子元件临近环境中的氧浓度不超过25%则认为着火的风险足够低。通过检查来检验是否符合要求。

　　 五、结构原理：

在靠近两个接头接触面的地方放署一片棉花。通过一个导管将氧气以小干0.5m/s的速度持续喷到接触面，将阻极向阳极移动以靠近接触面，然后回拉使其分开。至少重复300次以确定火花是否会点献，如果由干电极表面变坏使火花变。蔑钡肚謇淼缂。如果由于氧化棉花变黑并更换它。通过流量计控制氧气流速，通过步进电机带动丝杆移动探针，精确保证探针充分接触。外框采用有机玻璃，方便观察试验现象。
